Wat is KELOX FB?
Of je nu renoveert of een nieuw gebouw construeert, KELOX FB is de perfecte oplossing die voldoet aan alle eisen voor elk type gebouw. Met zijn brede scala aan producten, bewezen kwaliteit en betrouwbaarheid, onderscheidt KELOX FB zich.
Met verschillende ondersteuningssystemen en hoogwaardige buisontwerpen (plastic of gecombineerde versie) is KELOX FB goed geschikt voor het verwarmen en koelen van residentiële of commerciële ruimtes.
Dit uitgebreide systeem omvat niet alleen ondersteuningssystemen, maar ook geavanceerde distributietechnologie, regelingen en alle andere benodigde componenten. Het zorgt voor een snelle en gemakkelijke installatie voor oppervlakteverwarmingstoepassingen.
Systeembeschrijving
Vloer- en wandverwarming
5-laags halogeenvrije kunststof composietpijp, ondoordringbaar voor zuurstof en waterdamp. Binnen- en buitenlaag van PE-RT, stabilisatiepijp is een langsnaad gelaste metalen foliepijp van aluminium; buiten- en binnenbindingsmiddel tussen de lagen voor gegarandeerde wrijvingsverbinding van de individuele componenten.

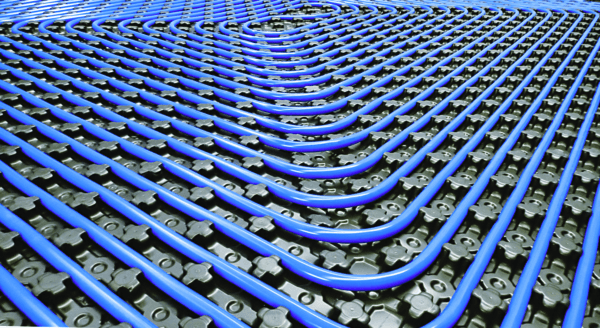

Bevestigingsplaat systeem
Het leggen van de KELOX FB modulaire buizen op de FB bevestigingsplaat is eenvoudig uit te voeren volgens een hoge standaard dankzij de typische modulaire eigenschappen van de buizen. Handige routing en verbinding van de FB bevestigingsplaten door de doordachte mannelijke en vrouwelijke verbindingen aan één lange zijde en één brede zijde van de FB bevestigingsplaten. Leggen is mogelijk in spiraalvorm of lusvorm.
Materiaal
Polystyreen paneel met diepgetrokken buishouders voor stabiele bevestiging van de KELOX FB modulaire buizen d16mm; verbinding van de individuele panelen door overlapping.
Buizen
KMU120 KELOX-ULTRAX FB buizen (blauw)
Ideaal geschikt voor het leggen op de KELOX FB bevestigingsplaat zonder dat er extra bevestiging nodig is dankzij hun typische modulaire buis eigenschappen.
KU100 ULTRA PE-RT FB type2 buizen (rood)
Een vijflaagse volkunststof buisalternatief gemaakt van PE-RT; bestand tegen zuurstof- en waterdampdiffusie.

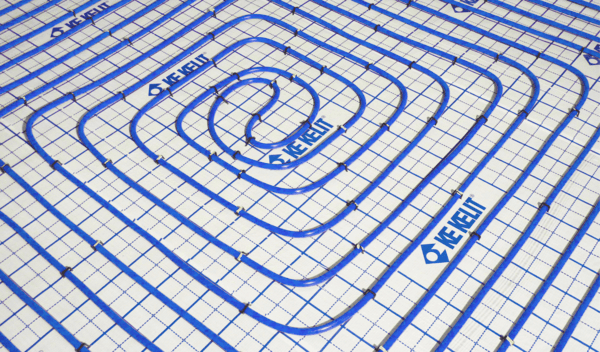

Nietpistool systeem
De FB nietplaten zijn verkrijgbaar in rollen. Bovendien zijn de rollen voorzien van een overlappende rand met een plakstrip aan de lange zijde en één brede zijde.
De KELOX FB modulaire buizen of ULTRA PE-RT buizen kunnen individueel worden gelegd in spiraalvorm of slingerpatroon.
Materiaal
Lambdapor gemaakt van geëxpandeerd polystyreen volgens ÖNORM B 6000, vrij van HFK's en CFK's, incl. laminering met HD-PE stof en PE-coating, incl. overlappende rand met plakstrip en roosteronderverdeling.
Buizen
KMU120 KELOX-ULTRAX FB buis (blauw)
Vanwege de typische modulaire eigenschappen is het ideaal geschikt voor het leggen en bevestigen op de KELOX FB nietplaat met KM611 nietjes.
KU100 ULTRA PE-RT buis type 2 (rood)
Een vijflaagse volkunststof buisalternatief gemaakt van PE-RT; bestand tegen zuurstof- en waterdampdiffusie.

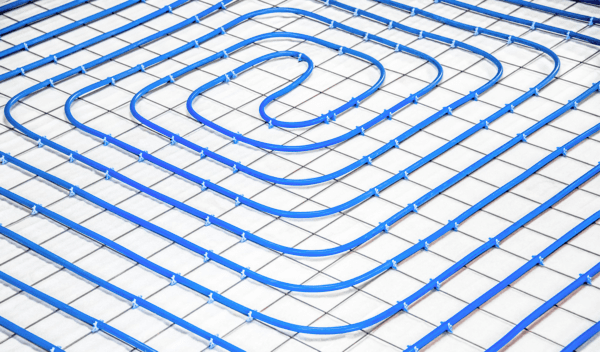

Buismat systeem
KM637 KELOX FB buismatten VZ
Verzinkte metalen buismat in maaswijdtes 10 x 10 cm of 15 x 15 cm (op aanvraag 5 x 5 cm).
Grootte: 2.1 x 1.203 m Draaddikte 3 mm
KM637B KELOX FB buismatten
Blote metalen buismat in maaswijdtes 10 x 10 cm of 15 x 15 cm (op aanvraag 5 x 5 cm).
Grootte: 2.1 x 1.2 m Draaddikte 3 mm
KM637C KELOX FB clips
Voor het bevestigen van KELOX FB buizen aan de KM637 of KM637B KELOX FB buismat.
KM637S KELOX FB zakdraadlus
Voor het bevestigen en verbinden van de KELOX FB buismatten met behulp van de WZ949 KELIT bindmachine.
Buizen
KMU120 KELOX-ULTRAX FB buis (blauw) zijn ideaal geschikt voor het leggen en bevestigen op de KELOX FB steunmat met KM637C clips vanwege de typische modulaire eigenschappen.
KU100 ULTRA PE-RT buis type 2 (rood) is een kunststof buisalternatief gemaakt van PE-RT; bestand tegen zuurstof- en waterdampdiffusie.

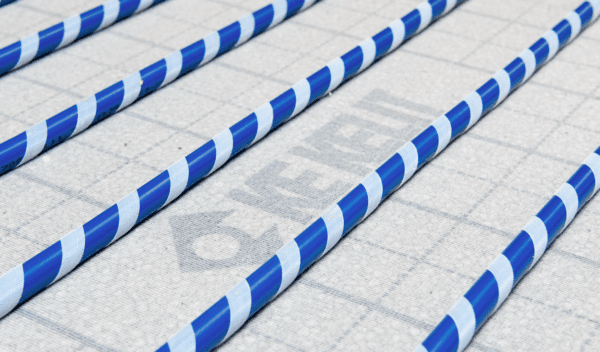

Klittenband basis systeem
KM636 KELOX FB klittenband bases. FB klittenband bases zijn verkrijgbaar in rollen. Bovendien zijn de rollen voorzien van een overlappende rand met een plakstrip aan de lange zijde en één brede zijde. Dankzij de verbeterde lambda-waarde heeft de KM636 FB klittenband basis EPS-T 650 met een dikte van 28/25 mm dezelfde isolatiewaarde als een conventioneel PS paneel met een dikte van 33/30 mm.
De installatie van de KELOX FB klittenband buizen of ULTRA PE-RT klittenband buizen is mogelijk individueel, in spiraalvorm of lusvorm.
Materiaal
Lambdapor gemaakt van geëxpandeerd polystyreen volgens ÖNORM B 6000, vrij van HFK's en CFK's, incl. laminering met HD-PE stof en PE-coating, incl. overlappende rand met plakstrip en roosteronderverdeling.
Buizen
KMU121K KELOX-ULTRAX FB klittenband buizen (blauw)
Ideaal geschikt voor het leggen en bevestigen op de KELOX FB klittenband plaat zonder dat er extra bevestiging nodig is dankzij hun typische modulaire eigenschappen en de klittenbandstrips eromheen gewikkeld.
KU101K ULTRA PE-RT FB klittenband buizen (rood)
Een vijflaagse volkunststof buisalternatief gemaakt van PE-RT; bestand tegen zuurstof- en waterdampdiffusie, met klittenbandstrips eromheen gewikkeld.
Technische gegevens
KELOX-ULTRAX FB pijp
Toepassingsgebied:
Classificatie volgens ÖNORM EN ISO 21003 Oppervlakteverwarming - Klasse 4 60°C - tmax 70°C/10bar
Afmetingsbereik:
d16mm
Tests:
ÖNORM EN ISO 21003
Kleur:
Blauw
ULTRA PE-RT pijp type 2
Toepassingsgebied:
Classificatie volgens ÖNORM EN ISO 22391 Oppervlakteverwarming PN 6 - tmax 70°C
Afmetingsbereik:
d16, 20, 25mm
Tests:
ÖNORM EN ISO 222391
Kleur:
Rood
Downloads
Verbindingstechnologie
KELOX-PROTEC push-connector van metaal d16–32 mm
Meervoudige afdichting push-verbinding gemaakt van messing, met NANO-gecoate EPDM-O-ringen, 2K-grijpring, transparante huls en inspectievenster, incl. gele beschermring van plastic. Geschikt voor drinkwater, als permanent afgesloten verbinding met modulaire buizen. Verwerking zonder persgereedschap "INGESTOKEN, DICHT".
KELOX-PROTEC Zeta push-connector van metaal d16–25 mm
Meervoudige afdichting push-verbinding gemaakt van messing, met NANO-gecoate EPDM-O-ringen, 2K-grijpring voor wrijvingsverbinding, transparante huls en inspectievenster voor insteekcontrole. Inclusief neon groene beschermring van hoogwaardig plastic om insteek van niet-gekalibreerde buizen te voorkomen. Geschikt voor drinkwater en als permanent afgesloten verbinding met modulaire buizen.
Stromingsgeoptimaliseerde fittingen om drukverliezen te verminderen.
Verwerking zonder persgereedschap "INGESTOKEN, DICHT"
KELOX-PROTEC push-connector van PPSU d16–25 mm
Meervoudige afdichting push-connector gemaakt van PPSU, met EPDM O-ringen, grijpring voor wrijvingsverbinding, met transparante huls en inspectievenster voor insteekcontrole, incl. beschermring van plastic, voorkomt insteek van niet-gekalibreerde buizen, geschikt voor drinkwater, als permanente verbinding met modulaire buizen.
Verwerking zonder persgereedschap "INGESTOKEN, DICHT"
KELOX schroefverbinding d16 - 25 mm
De permanent afgesloten verbinding heeft een moer met inwendige schroefdraad en ondersteuningshuls. Deze zijn gemaakt van spanningsvrij ontlaten messing en zijn niet-poreus gemetalliseerd.
KELOX-ULTRAX persverbinding van metaal d16 - 25 mm
Meervoudige afdichting gemaakt van spanningsvrij ontlaten messing, niet-poreus gemetalliseerd. Inclusief roestvrijstalen pershuls met inspectievenster voor controle na persen en EPDM O-ringen.
Extra testbeveiliging voor afmetingen d16-50 mm - "niet geperst, lek"
KELOX-WINDOX persverbinding van kunststof d16 - 25 mm
Niet-losneembare persverbinding gemaakt van WINDOX-PPSU, slagvast, halogeenvrij, geschikt voor drinkwater. Inclusief roestvrijstalen pershuls met inspectievenster voor dimensionale stabiliteit na persen en EPDM O-ring.
Extra testbeveiliging – "niet geperst, lek"
